이온스퍼터코터(Ion Sputter Coater) : SMC-15/SEM 코팅기/전자현미경 코팅기

[Ion Sputter Coater]

Ion Sputter Coater는 전도성이 없는 또는 전도성이 약한 시료의 표면에 플라즈마를 생성하여 금속 박막을 형성하는 첨단 장비입니다. 이 장비는 주사 전자현미경(SEM) 분석에 필수적인 전처리 과정에서 사용되며, 다양한 공정 및 산업 환경에서 전극 증착 코팅 목적으로도 폭넓게 활용됩니다.

주요 특징

- 타겟 소재: 주로 금(Au), 백금(Pt) 등 다양한 금속을 사용.
- 증착 두께 조절: 시료 표면에 원하는 두께로 정밀한 증착 가능.
- 전도성 향상: 비전도성 시료도 표면 증착을 통해 전도성을 부여, SEM 분석 시 뛰어난 결과물 확보.
- 전자 빔 보호: 시료 표면에 주사된 전자 빔으로부터 보호 기능 제공.

주요 응용 분야

- SEM 전처리 코팅
- 정밀 전자부품 제조
- 나노소재 및 마이크로 공정
- 산업용 전극 증착 및 보호 코팅

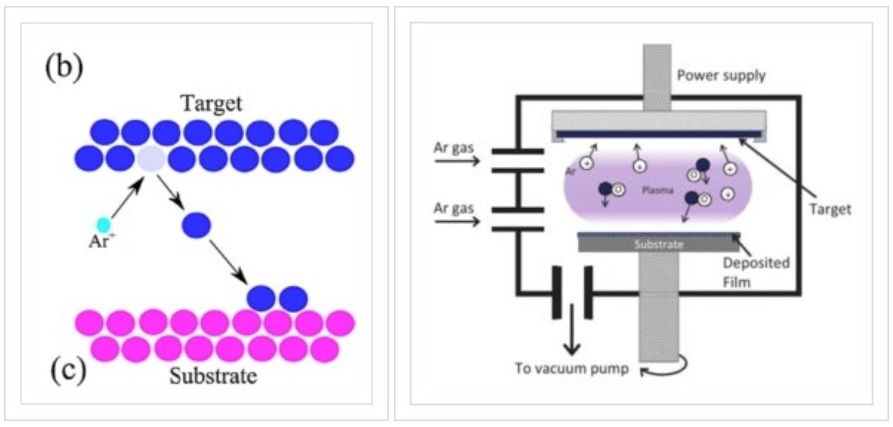

[Ion Sputtering 원리]

Ion Sputtering은 고진공 환경에서 금속 타겟과 시료 사이의 전위 차이를 이용해 금속 원자를 시료 표면에 증착시키는 물리적 증착(Physical Vapor Deposition, PVD) 방식의 한 종류입니다.

작동 원리

전기적 설정:
- 금속 타겟에 음극(-) 전압을, 코팅할 시료에는 양극(+) 전압을 연결합니다.
- DC 전류가 흐르면 금속 타겟은 전자를 잃어 양극화되고, 시료는 전자를 얻어 음극화됩니다.
플라즈마 생성:
- 고진공 상태에서 아르곤(Ar)과 같은 불활성 기체가 이온화되어 플라즈마가 생성됩니다.
- 이온화된 양이온(Ar⁺)은 전기장의 영향으로 가속되어 금속 타겟에 충돌합니다.
Sputtering 현상:
- 고속으로 가속된 이온이 금속 타겟에 충돌하며 타겟 표면의 원자를 에너지적으로 방출시킵니다.
- 방출된 금속 원자는 시료 표면으로 이동해 증착(coating)을 형성합니다.

물리적 원리

Ion이 타겟 물질의 원자 간 결합 에너지보다 큰 운동 에너지를 가질 때, 원자가 표면에서 탈출하게 됩니다. 이때 필요한 에너지는 물질 증발에 요구되는 열에너지의 약 4배 이상이어야 충분히 효과적인 Sputtering이 가능합니다. 이러한 고에너지 이온의 충격으로 인해 원자가 표면을 떠나는 과정을 Sputtering이라고 합니다.

[Ion Sputtering의 장점과 발전 가능성]

Ion Sputter Coater는 전통적인 화학 증착(CVD) 방식 대비 높은 증착 균일도와 낮은 오염도를 제공합니다. 최근 나노기술과 첨단 재료 과학의 발전에 따라 Ion Sputtering 기술은 더욱 세분화되고 정밀해지고 있습니다.

나노코팅 기술: 나노미터 수준의 얇은 박막 형성 가능.
고효율 플라즈마: 전력 소비를 최적화한 고효율 플라즈마 생성 기술 개발.
다중 타겟 스퍼터링: 다양한 소재를 조합하여 복합 박막 형성 가능.

이를 통해 Ion Sputter Coater는 전자, 반도체, 바이오메디컬, 에너지 저장 장치 등 다양한 산업 분야에서 점점 더 중요한 역할을 하고 있습니다.

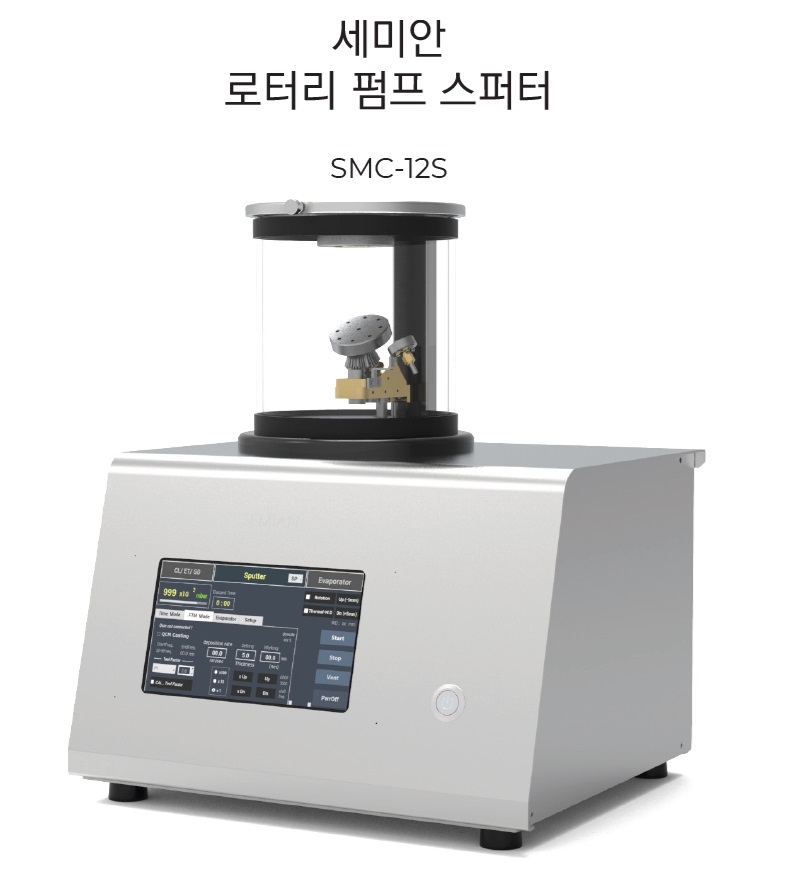

[마그네트론 스퍼터링 방식 (모델: SMC-15S, SMC-12S, SMC-10S)]

SMC-15S, SMC-12S, SMC-10S는 마그네트론 방식을 채택하여 증착 효율성과 균일성을 향상시킨 고성능 스퍼터링 장비입니다. 이 모델은 타겟 후면에 자석을 설치하여 자기장을 형성함으로써 플라즈마 밀도를 높이고, 코팅 두께 및 증착 속도를 증가시키기 위해 설계되었습니다.

자기장 형성 및 전자 제어:
- 타겟 후면의 자석 배열에서 발생하는 자기장은 전자를 로렌츠 힘에 의해 구속하고, 전자는 자기장 내에서 사이클로트론 운동을 반복하며 타겟 표면 근처에 머무르게 됩니다.
- 이 과정에서 전자는 불활성 가스(예: Ar)와의 충돌을 통해 이온화 반응을 촉진하여 플라즈마 밀도를 증가시킵니다.
증착 효율성 향상:
- 높은 이온화율로 인해 가속된 이온(Ar⁺)이 타겟 표면에 더 강하게 충돌, 타겟 원자의 방출(Sputtering)이 증가합니다.
- 이는 기존 DC 스퍼터링 방식보다 더 높은 증착 속도와 두께 제어가 가능하게 합니다.
저온 증착:
- 마그네트론 방식은 플라즈마가 타겟 표면에 국한되어 샘플에 전달되는 열 부하를 최소화합니다.
- 이를 통해 온도에 민감한 샘플에도 손상 없이 균일한 박막 증착이 가능합니다.

4.마그네트론 방식의 주요 장점:

- 증착 속도 향상: 전통적인 DC 스퍼터링 방식 대비 약 2배 이상의 효율성.
- 균일한 박막 형성: 높은 플라즈마 밀도를 통해 균일하고 재현성 높은 증착 품질 보장.
- 열적 안정성: 샘플 온도 변화 없이 정밀 증착 가능, 열 손상이 우려되는 바이오 또는 고분자 기반 소재에 적합.

이러한 특성으로 SMC-10S와 SMC-15S는 전자소자, 광학소자, 반도체 공정 등 고정밀 박막 증착이 요구되는 다양한 응용 분야에서 최적의 성능을 발휘하는 장비로 평가받고 있습니다.

[Ar(아르곤) 가스를 이용한 스퍼터링 방식 (모델: SMC-15S, SMC-12S, SMC-10S)]

스퍼터링 공정에서 아르곤(Ar)은 가장 널리 사용되는 불활성 가스로, 증착 효율과 품질을 최적화하는 데 중요한 역할을 합니다. Ar 가스를 사용하는 이유는 다음과 같은 특성 및 장점에 기인합니다.

1. 화학적 안정성

- 아르곤은 불활성 기체로, 타겟 소재나 시료와 반응하지 않습니다.
- 이로 인해 코팅 품질에 영향을 미칠 수 있는 화학적 불순물 생성이 방지됩니다.
- 따라서 고순도 박막 증착이 가능하며, 특히 금속, 반도체 및 고급 재료 코팅에 이상적입니다.

2. 이온화 및 플라즈마 생성 용이성

- Ar 원자는 낮은 이온화 에너지(15.76 eV)를 가져 플라즈마 생성에 필요한 에너지가 적습니다.
- 이로 인해 효율적으로 플라즈마를 형성하며, 높은 이온 밀도를 유지할 수 있습니다.
- 안정적이고 밀도 높은 플라즈마는 균일한 증착과 높은 Sputtering 효율을 제공합니다.

3. 충돌 특성 최적화

- Ar 이온은 타겟에 충돌 시 이상적인 운동 에너지를 전달합니다.
- 적절한 질량(39.948 amu) 덕분에 타겟 소재의 원자를 효과적으로 방출(Sputtering)하면서도 불필요한 깊은 침투를 방지합니다.
- 이는 타겟 소재의 손상을 최소화하고 증착 품질을 높이는 데 기여합니다.

4. 시스템 호환성 및 제어 용이성

- Ar은 고진공 시스템에서 쉽게 제어할 수 있으며, 일정한 압력 조건에서 안정적으로 작동합니다.
- 다른 반응성 가스(예: O₂, N₂)와 함께 사용해 복합박막(Coating)을 형성할 때에도 그 안정성을 유지합니다.

5. 균일한 증착 품질

- 아르곤 플라즈마는 타겟 표면에서 방출된 원자가 시료 표면에 고르게 증착될 수 있는 환경을 제공합니다.
- 특히 박막의 두께 균일성과 표면 조도를 크게 개선할 수 있어, 고정밀 박막 증착이 필요한 응용 분야에서 필수적입니다.

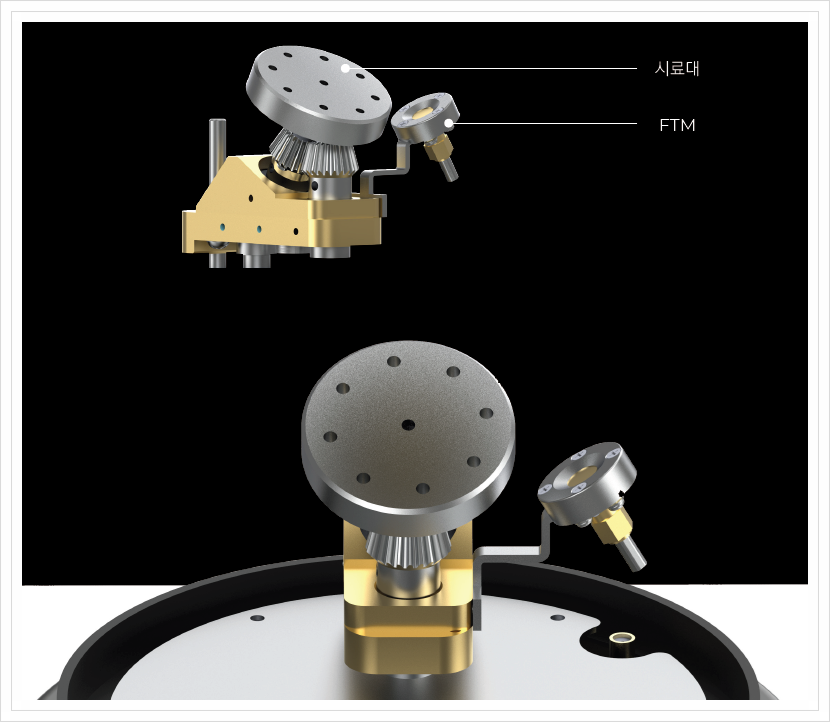

[Film Thickness Monitor(FTM) 이용한 스퍼터링 방식(모델: SMC-15S, SMC-12S)]

FTM은 Sputtering 공정에서 실시간 제어, 재현성, 품질 보증의 핵심 역할을 합니다. 이를 통해 박막의 성능과 신뢰성을 향상시키고 공정 효율성을 극대화할 수 있습니다. Sputtering 장비에 FTM을 통합하는 것은 고급 제조 공정에서 사실상 필수적인 요소라 할 수 있습니다.

1. 정밀한 박막 두께 제어

- Sputtering 공정은 일반적으로 나노미터(nm) 수준의 박막을 형성합니다.
- FTM은 두께 변화를 실시간으로 모니터링하여:
- 과도하거나 부족한 증착을 방지.
- 목표 두께에 도달했을 때 공정을 정확히 종료.
- 두께 오차를 최소화(±0.1 nm 수준까지 가능).

2. 공정 재현성과 품질 관리

- 박막 증착 공정에서 두께는 물리적/화학적 특성(예: 전도도, 반사율, 투과율)에 큰 영향을 미칩니다.
- FTM은 동일한 조건에서 반복 공정의 품질을 보장.
- 다양한 기판에 대해 일관된 박막 특성을 유지.

3. 시간 및 재료 절약

- FTM 없이 Sputtering을 수행하면:
  - 과도한 재료 사용 및 시간 낭비가 발생할 수 있음.
  - 특히, 고가의 타겟 재료(예: 금 Au, 백금 Pt)를 사용하는 경우 경제적 손실이 클 수 있음.
  - FTM은 필요한 만큼만 증착을 수행하도록 도와 재료 낭비를 최소화.

4. 공정 조건 확인 및 오류 탐지

- Sputtering 중 이상 현상(예: 플라즈마 불안정, 타겟 손상, 또는 기판 위치 문제)을 빠르게 탐지.
- 두께 변화가 예상 범위를 벗어나면 즉각적인 조치 가능.
- 이는 공정 신뢰성과 장비 수명을 높이는 데 기여.

5. 특정 응용 분야에서의 필요성

- 광학 코팅: 반사율이나 투과율을 제어하기 위해 박막 두께의 높은 정밀도가 필요.
- 전자 기기 제조: 나노미터 두께의 전도성 층을 정확히 증착해야 하는 경우.
- 반도체 공정: 박막의 균일성과 재현성은 반도체 성능에 직결.

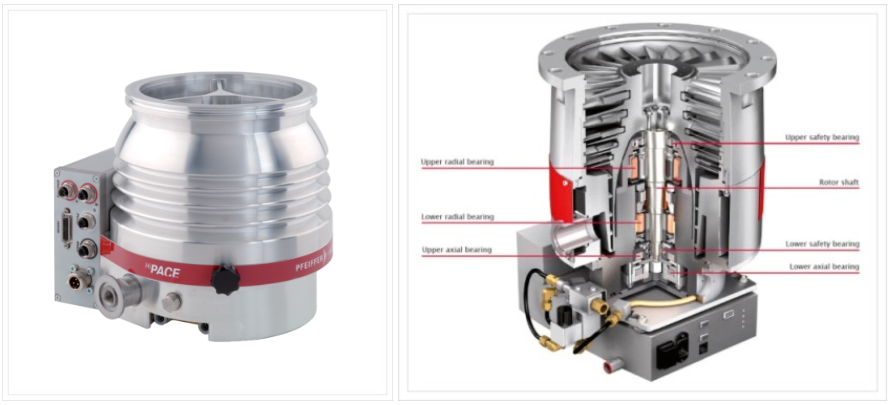

[High Vacuum Sputtering 의 장점 (모델: SMC-15S)]

박막 응용 분야

정밀한 두께 제어

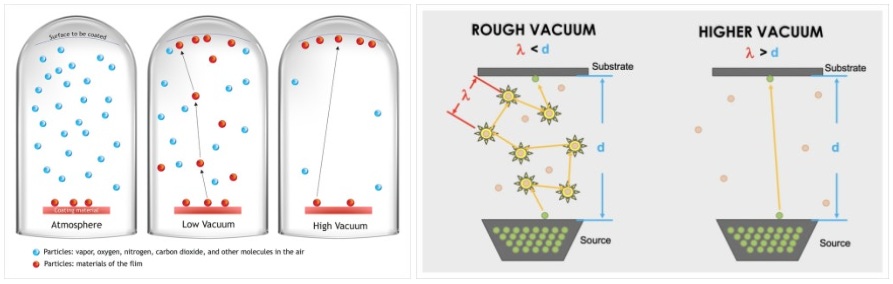

- 고진공 스퍼터링에서는 입자의 평균 자유 행로가 길어, 기판에 도달하는 원자의 이동 경로가 직선적입니다.
- 이를 통해 나노미터(nm) 수준의 박막 두께를 정밀하게 제어할 수 있습니다.
- 응용 예시: 광학 코팅(AR 코팅), 반도체 소자, 초전도체 박막.
우수한 결정성 및 밀도
- 고진공 환경은 불순물 간섭을 최소화하여 박막의 결정성을 향상시키고, 높은 밀도의 박막을 형성합니다.
- 응용 예시: 고결정성 전도성 박막
고순도 박막 형성
- 고진공은 산소, 수분 등의 잔류 가스 농도를 낮춰, 불순물 혼입을 방지합니다.
- 응용 예시: 반도체 공정, 이차전지
표면 균일성
- 고진공 스퍼터링은 높은 표면 균일성을 요구하는 장비 및 소자 제작에 필수적입니다.

전자현미경(FE-SEM, SEM분야)

FE-SEM(Field Emission Scanning Electron Microscope)은 고배율(수십만 배 이상)로 미세 구조를 관찰할 때 사용됩니다.

특히, 고배율 관찰에서는 시료 표면의 전도성이 중요한데, 이를 위해 금속 코팅(크롬 Cr, 금 Au, 백금 Pt 등)이 필요합니다.

균일하고 얇은 코팅
- 10−2∼10−3mbar) 환경에서는 증착된 금속층이 매우 얇고 균일하게 형성됩니다.
- FE-SEM의 고배율(100,000배 이상) 관찰에서는 비균일한 코팅이 이미지의 왜곡 및 해상도 저하를 초래할 수 있으므로, 고진공 스퍼터링이 필수적입니다

2. 고순도 코팅

- 고진공 환경에서는 잔류 가스(산소, 질소 등)의 농도가 극히 낮아, 금속 코팅층에 불순물이 혼입되지 않습니다.
- 크롬(Cr) 또는 금(Gold, Au) 코팅은 전도성을 높이고 이미지 대비를 향상시키는데, 불순물 없는 코팅이 FE-SEM 성능을 극대화합니다.

3.표면 손상 방지

- 고진공 스퍼터링에서는 플라즈마 충돌이 최소화되어 민감한 시료(생체 조직, 초박막 등)를 손상시키지 않고 코팅할 수 있습니다.

SEMIAN

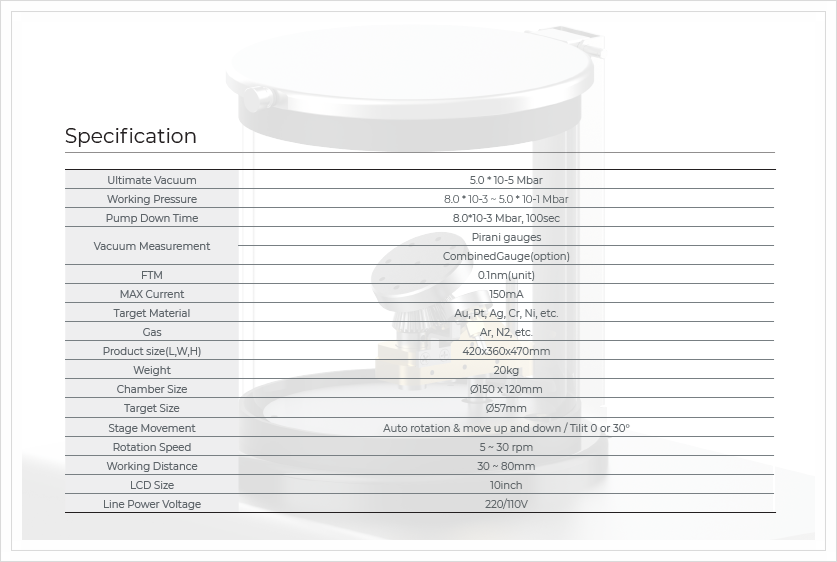

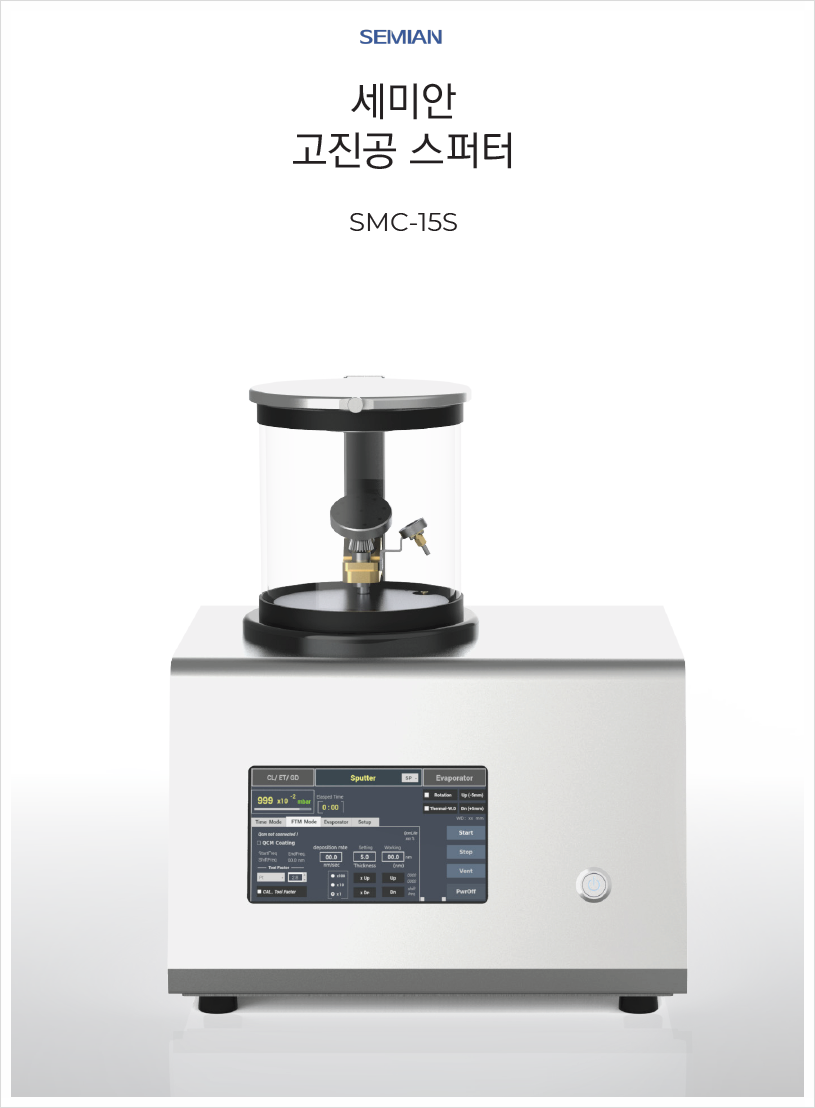

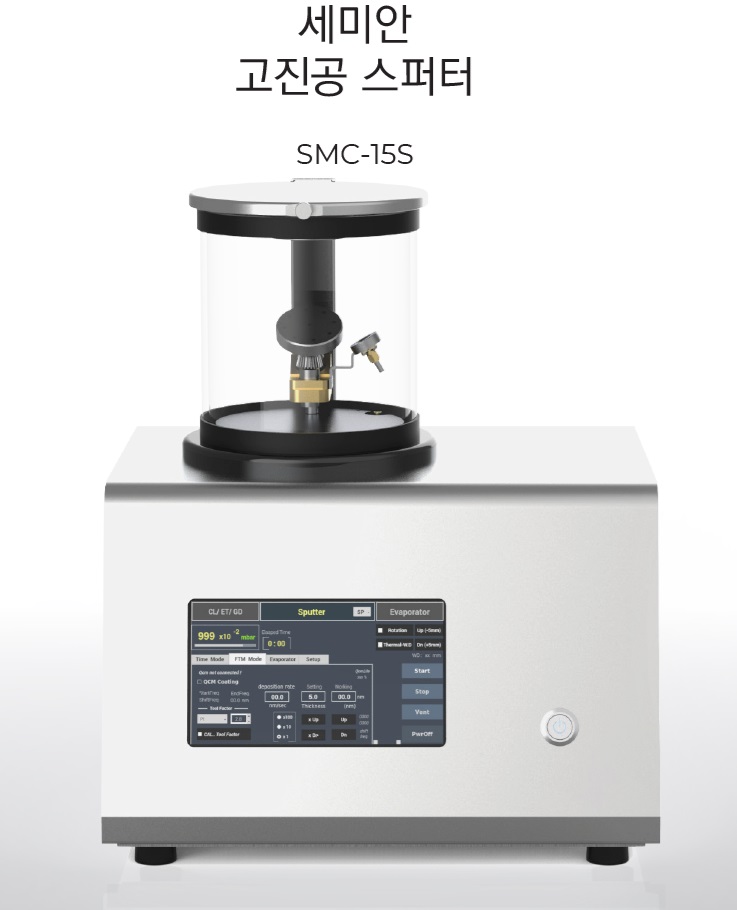

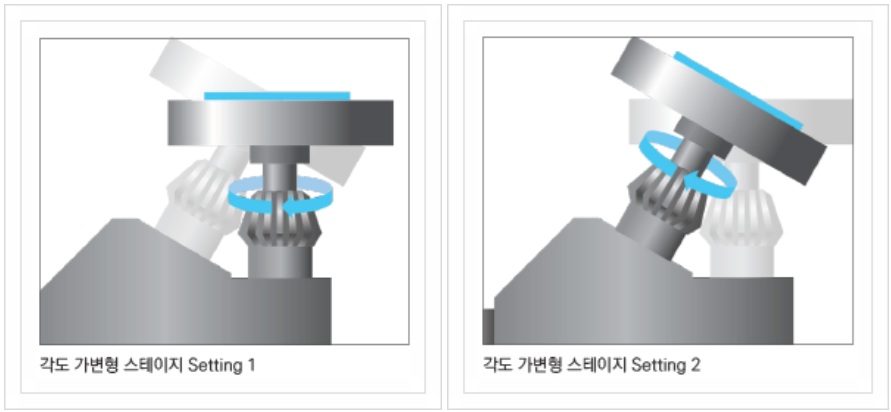

[SMC-15S 제품 소개]

다양한 박막응용 분야에 적합한 모델

세미안 고진공 스퍼터 SMC-15S는 고분해능 관찰과 분석, 박막 응용분야에서 다양한 응용이 편리하게 가능한 장비입니다.

고진공 환경에서 아르곤을 주입하여 최고 품질의 박막을 형성하여 다양한 분야의 요구를 충족시킵니다.

편리한 급속 코팅 모드

급속 코팅모드를 선택하면 3분 내 비산화성 금속 코팅이 가능합니다.

산화성 금속 또한 다양한 공정 조건 설정으로 최적화된 솔루션을 제공합니다.

사용자를 위한 스마트 설계

자동 셔터링과 열손상 방지모드(열손상을 줄이기 위한 WD를 최대로 자동이동 코팅 후, 원래 위치로 복귀)를 부가하여 사용 편리성을 최대화했습니다.
